Referenzen

Bauen im Bestand

Sanierung Verwaltungsgebäude und Warte

Kategorie:
Bauen im Bestand
Bauzeit:
2016 - 2019
Leistungsumfang:
Tragwerksplanung LPh 1-6, Objektplanung LPh 1-9
Beschreibung:

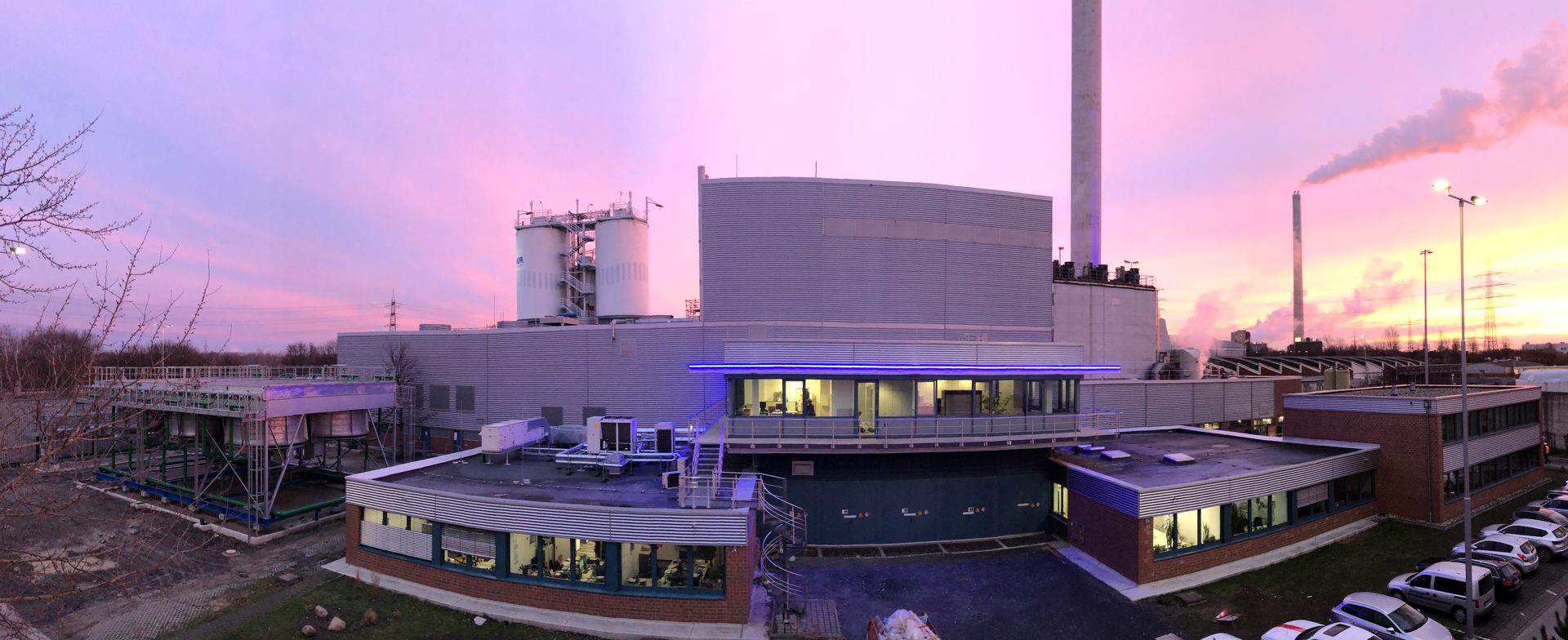

Die Bestandsgebäude wurden im Inneren saniert, die Fassaden erneuert und die Gestaltungsrichtlinie des Bauherrn umgesetzt.
Besondere Anforderungen wurden hierbei an den Schallschutz gestellt, da maschinentechnische Anlagenteile unmittelbar vor dem Gebäude errichtet wurden.

1Fotos:

Weitere Details zum Projekt

Sportschule Wedau | Sanierung Wohnturm

Kategorie:
Bauen im Bestand
Bauzeit:
ab 2011
Titel Sonderfeld:
Gebäudehöhe
Beschreibung Sonderfeld:
15 Geschosse
Leistungsumfang:
Tragwerksplanung LPh 1-6, Objektplanung LPh 1-9
Beschreibung:

Der Fußball-Verband Niederhein e.V. plante die Modernisierung des bestehenden Wohnturms.

In dem Gebäude befinden sich 132 Zimmer auf 11 Etagen zur Unterkunft der Sportler.
Weiterhin besteht der Turm aus einem Eingangs-, einem Versorgungs- und Technikgeschoss.
Im Zuge der Maßnahme wurde ebenfalls die oberste Etage saniert, so dass moderne Konferenz- oder Veranstaltungsräume entstanden.

Alle Geschosse wurden vollständig saniert und brandschutztechnisch ertüchtigt.

1Fotos:

Weitere Details zum Projekt

Gewerbliche Bauten

Bürogebäude BETREM

Kategorie:
Gewerbliche Bauten
Bauzeit:
2007 - 2008
Leistungsumfang:
Tragwerksplanung LPh 1-6, Objektplanung LPh 1-9
Beschreibung:

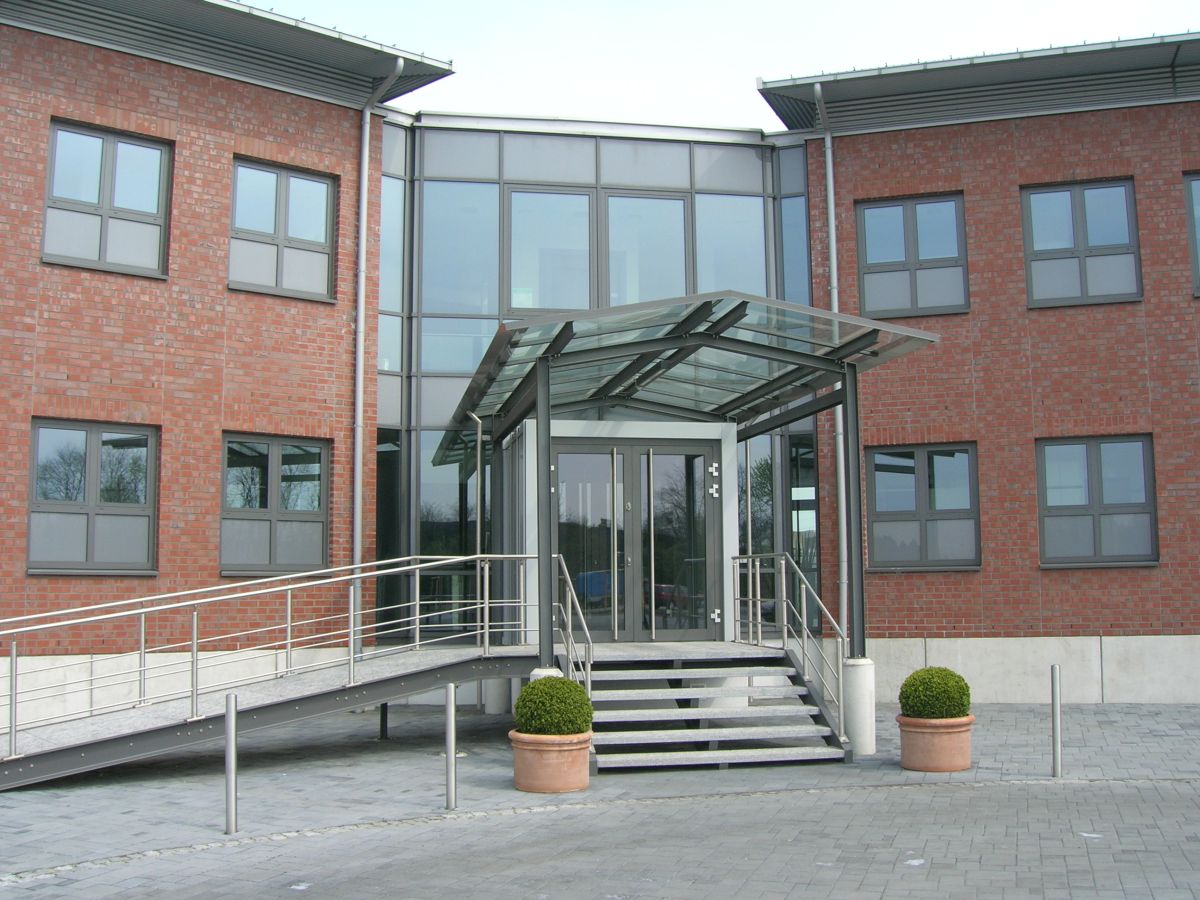

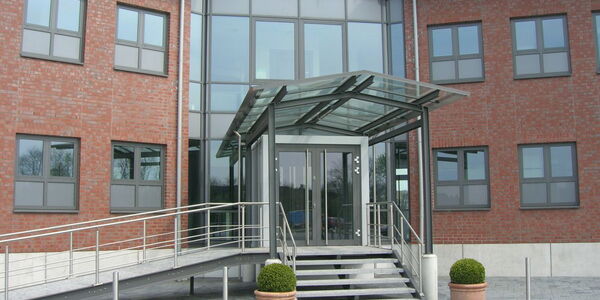

Für die BETREM in Bottrop hat unser Büro ein neues Büro- und Sozialgebäude geplant, ausgeschrieben und die Bauleitungsleistungen erbracht.
Weiterhin haben wir die Statische Berechnung aufgestellt.
Das vollständig unterkellerte Bauwerk besteht aus drei Gebäudeabschnitten und schließt auf der Südseite an dem bestehenden Laborgebäude an.
Im mittleren Abschnitt ist das Treppenhaus mit dem Aufzugskern angeordnet. Hieran schließen rechts und links die beiden weiteren Teile an,
in denen sich Büro- und Besprechungsräume sowie Sozialräume befinden.

1Fotos:

Weitere Details zum Projekt

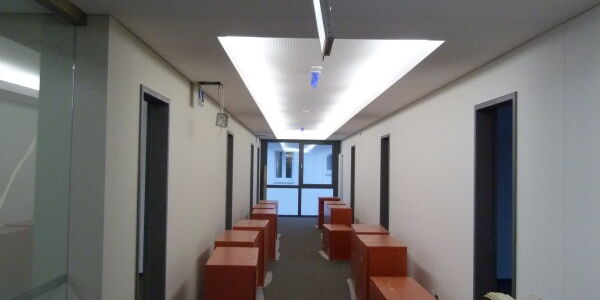

Bürogebäude Deutsche Stiftung Denkmalschutz in Bonn

Kategorie:
Gewerbliche Bauten
Bauzeit:
ab 2012
Titel Sonderfeld:
Dimension
Beschreibung Sonderfeld:
ca. 36,40 x 12,75 m, dreigeschossig
Leistungsumfang:
Tragwerksplanung LPh 1-6
Beschreibung:

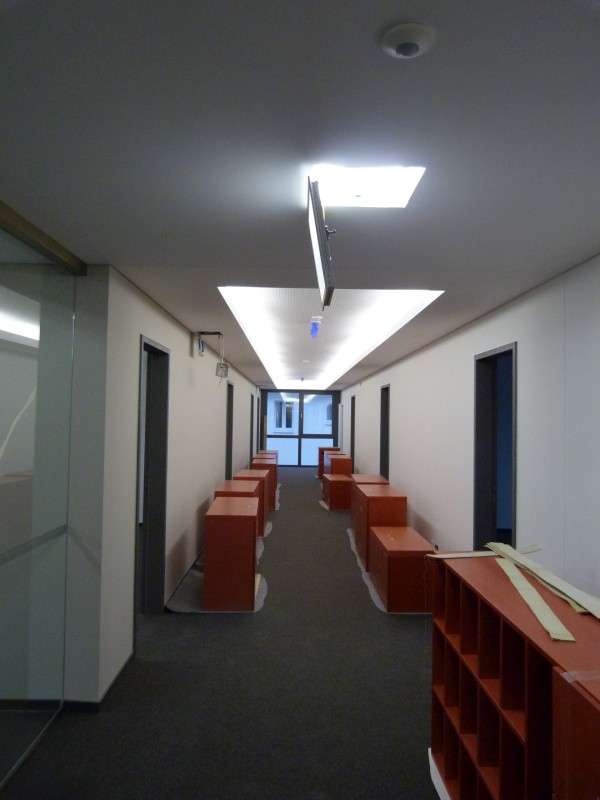

Die Deutsche Stiftung Denkmalschutz plante den Neubau eines Bürogebäudes in Bonn.
Das Gebäude ist dreigeschossig, nicht unterkellert und erhielt einen Verbindungsgang zu einem bestehenden Pavillion.

Architektur:
projekte der architektur, Dipl.-Ing. M.C. Deisenroth, Hennef

Weitere Details zum Projekt

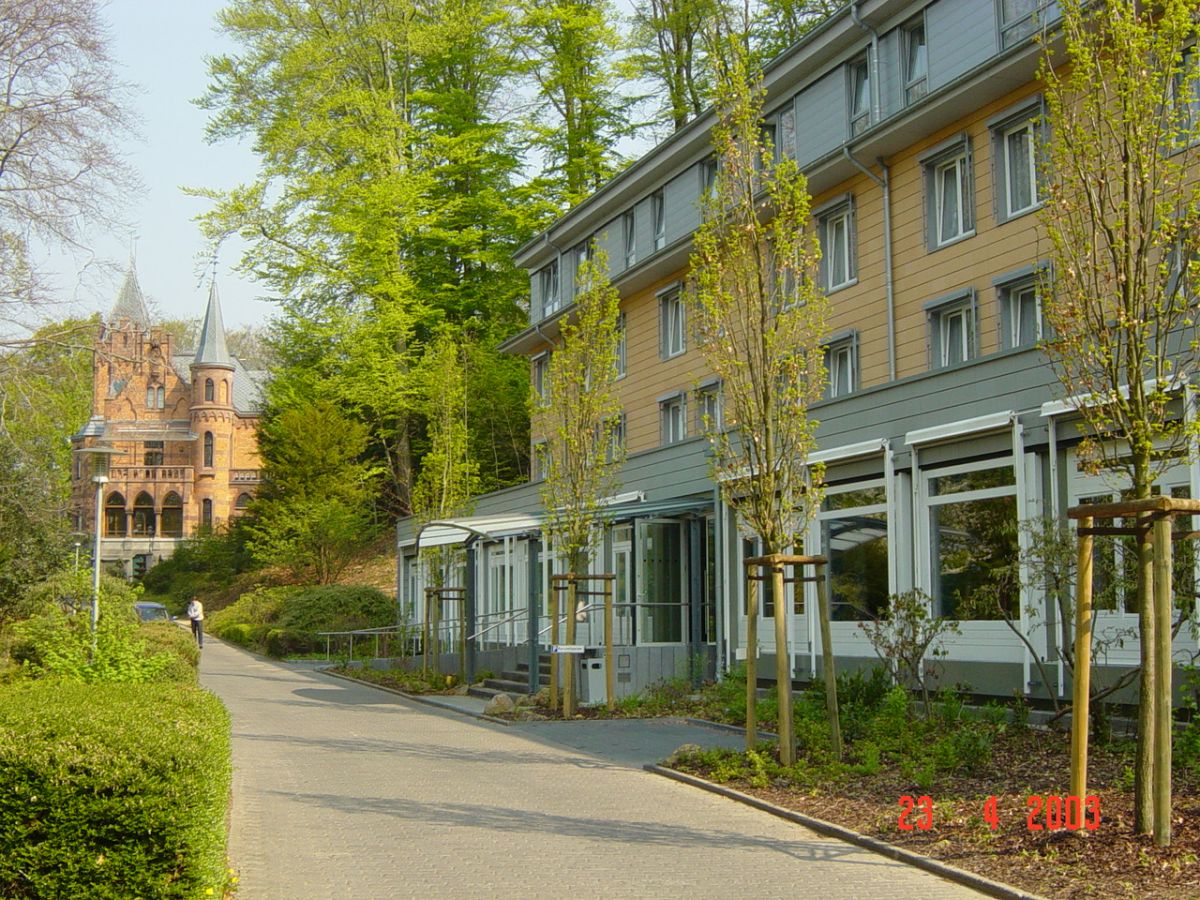

Hirschburg Königswinter

Kategorie:
Gewerbliche Bauten
Bauzeit:
2002 - 2004
Leistungsumfang:
Tragwerksplanung LPh 1-6
Beschreibung:

Das Gästehaus wurde um ein Geschoß aufgestockt, saniert und ein Gebäude mit Seminarräumen und einem Freizeitbereich angebaut.
Innerhalb des alten Burggebäudes wurden diverse größere Türöffnungen neu geschaffen.

Für diese Baumaßnahmen haben wir die Tragwerksplanungen durchgeführt.

1Fotos:

Weitere Details zum Projekt

Neues Sozialgebäude KLEM in Dinslaken

Kategorie:
Gewerbliche Bauten
Bauzeit:
2007
Beschreibung:

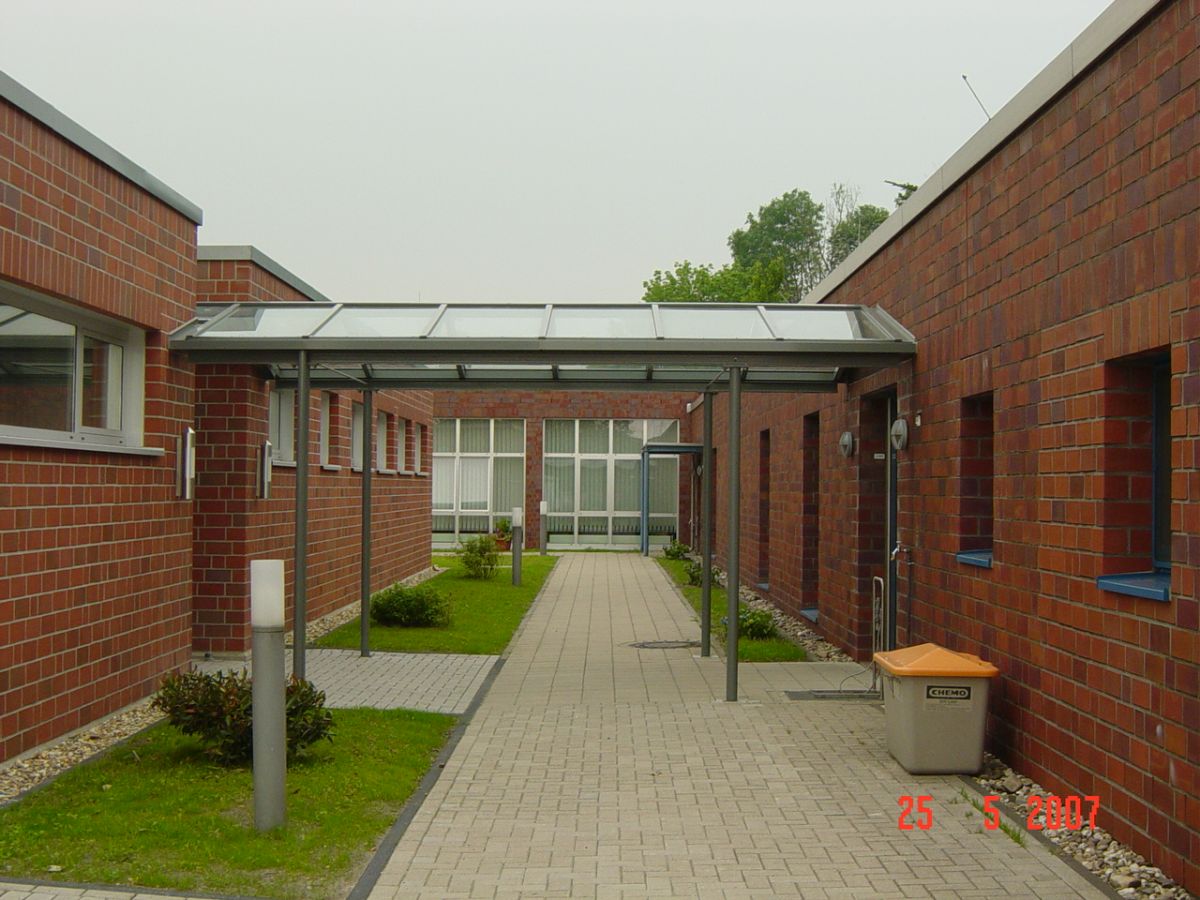

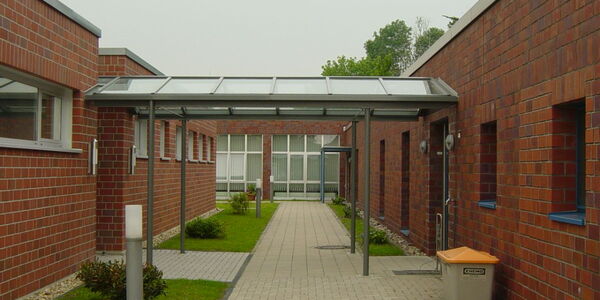

Auf dem Betriebsgelände des Klärwerks Emschermündung wurde ein Sozialgebäude von uns geplant und die Baumaßnahme begleitet.

Das Gebäude beinhaltet Besprechungs-, Aufenthalts- und Sanitärräume sowie eine Werkstatt.

1Fotos:

Weitere Details zum Projekt

Industriebauwerke

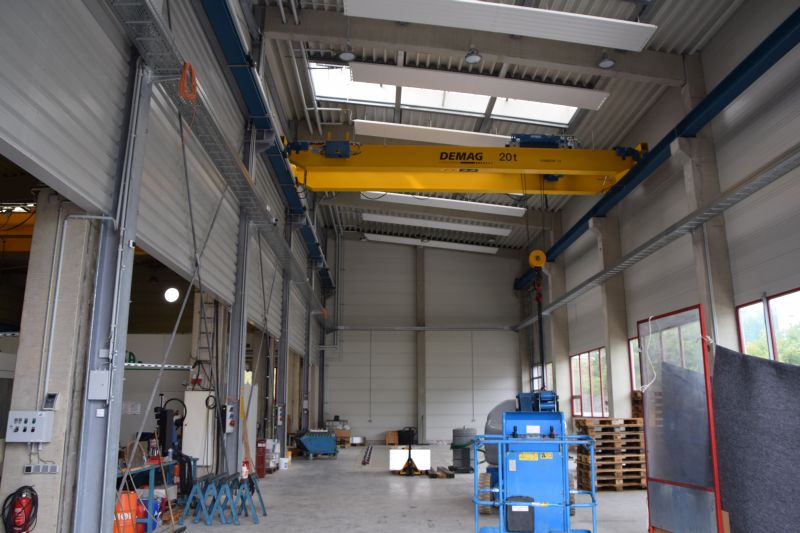

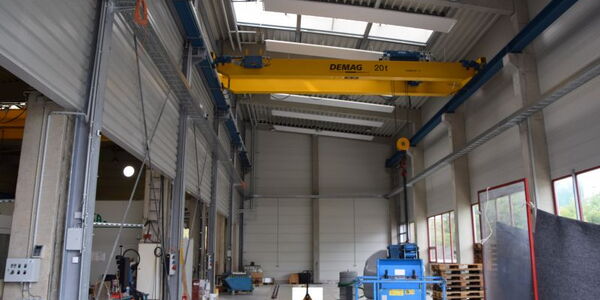

Erweiterung einer Fertigungshalle / Novotec in Buchholz-Mendt

Kategorie:
Industriebauwerke
Bauzeit:
ab 2013
Titel Sonderfeld:
Dimension
Beschreibung Sonderfeld:
36,00 x 11,00 m
Leistungsumfang:
Tragwerksplanung LPh 1-6, Objektplanung LPh 1-9
Beschreibung:

Die Fa. Novotec ist ein Unternehmen der Dornbusch GmbH mit Sitz in Buchholz-Mendt. Zur Erweiterung der vorhandenen Fertigungshalle wurde einseitig an der Längswand ein neuer Hallenbereich mit ca. 36,00 x 11,00 m angebaut. Während der Bauphase konnte die Fertigung nicht gestoppt werden, so dass die Baumaßnahme und der Umschluss im laufenden Betrieb stattfinden musste.
Die Halle wurde mittels Fertigteilstützen und Stahlkonstruktionen errichtet.

Weitere Details zum Projekt

Ingenieurbauwerke

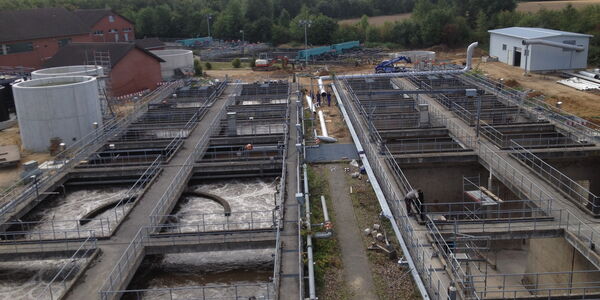

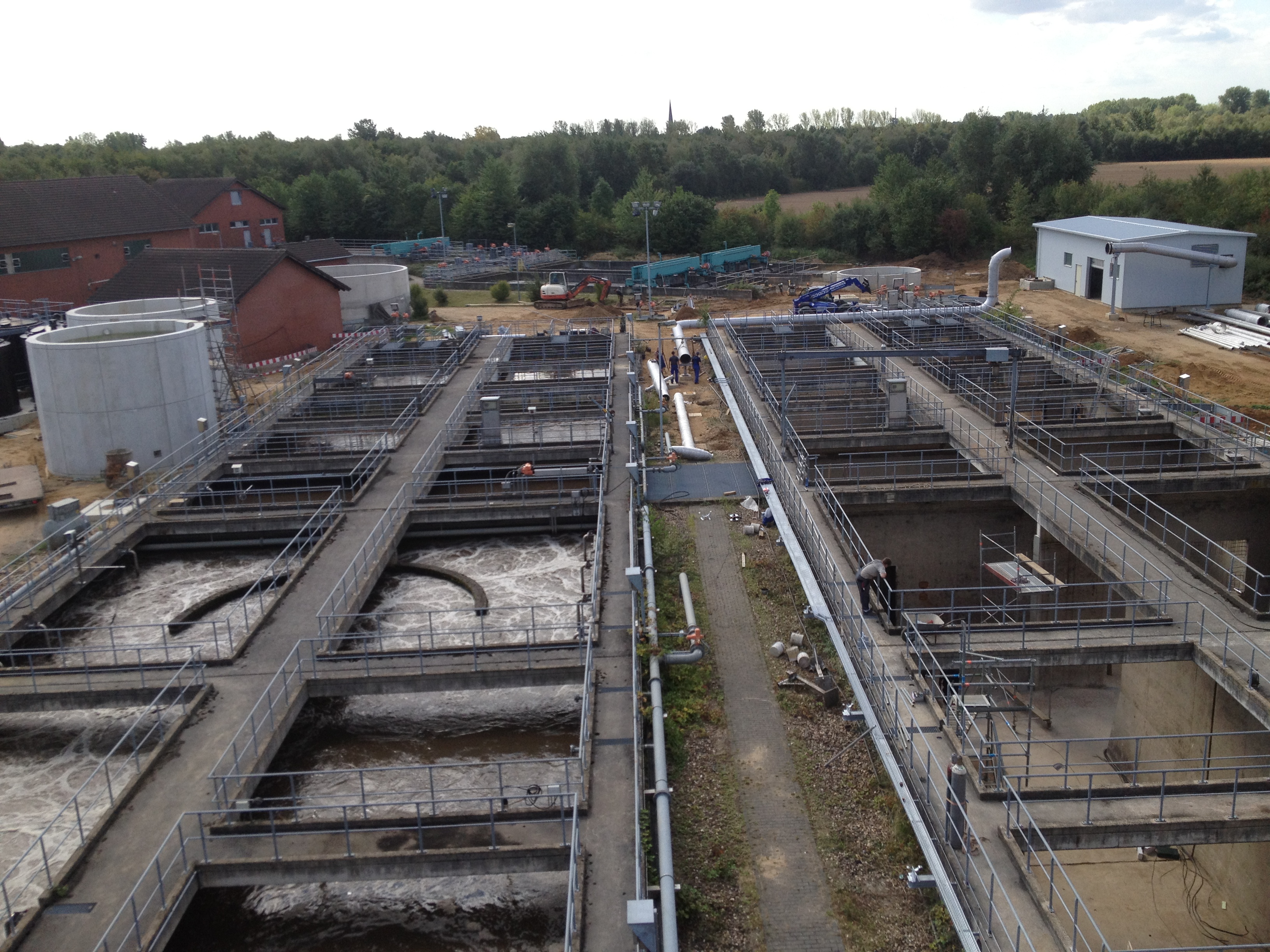

Grossklärwerk Kaster in Bergheim (Erft)

Kategorie:
Ingenieurbauwerke
Bauzeit:
ab 2011
Titel Sonderfeld:
Bauwerke
Beschreibung Sonderfeld:
Nachklärbecken, Gebläsehaus, Stahlbühnen, Verteilerbauwerke, Schächte, Fällmittelstation, Belebungsbecken, etc.
Leistungsumfang:
Tragwerksplanung LPh 1-6
Beschreibung:

Der Erftverband führte auf dem Gelände des Großklärwerks Kaster umfangreiche Um- und Neubauten durch.

Im Zuge dieser Maßnahmen waren Beckenanlagen, Fundamente, Bodenplatten für Behälter und Schächte aus Stahlbeton zu errichten. Während der Baumaßnahme mussten zusätzlich weitere Stahlbühnen zwischen und an die Behälter und Becken ergänzt werden. Die Anforderungen an den Umwelt- und Gewässerschutz finden hierbei besondere Beachtung.

1Fotos:

Weitere Details zum Projekt

Kläranlage Dülmen

Kategorie:
Ingenieurbauwerke
Bauzeit:
ab 2014
Titel Sonderfeld:
Bauwerke
Beschreibung Sonderfeld:
Filtration, Absetzbecken, Dosierschacht, PAK-Dosieranlage
Leistungsumfang:
Tragwerksplanung LPh 1-6
Beschreibung:

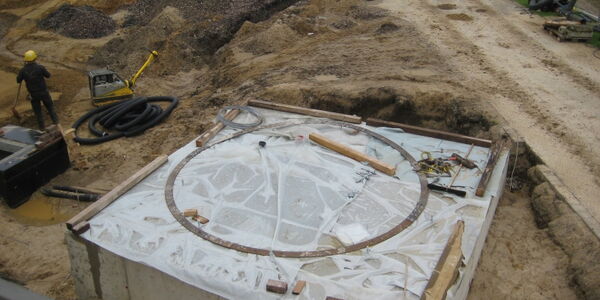

Der Lippeverband plante die Kläranlage Dülmen umzubauen und zu erweiteren. Hierzu wurden ein  Absetzbecken, eine Fällmitteldosierstation, ein Dosierschacht und ein Mengenmessschacht neu errichtet.

Weitere Details zum Projekt

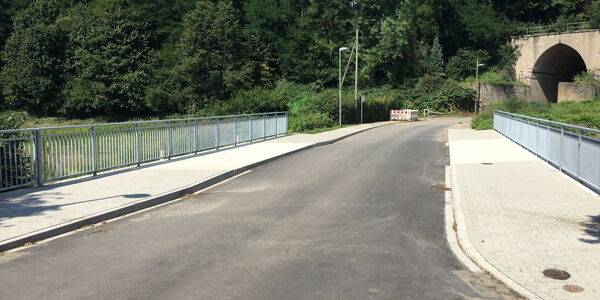

Neubau der Brücke Böhmerstraße in Essen

Kategorie:
Ingenieurbauwerke
Bauzeit:
2015 - 2017
Leistungsumfang:
Tragwerksplanung LPh 1-6, Objektplanung LPh 1-9
Beschreibung:

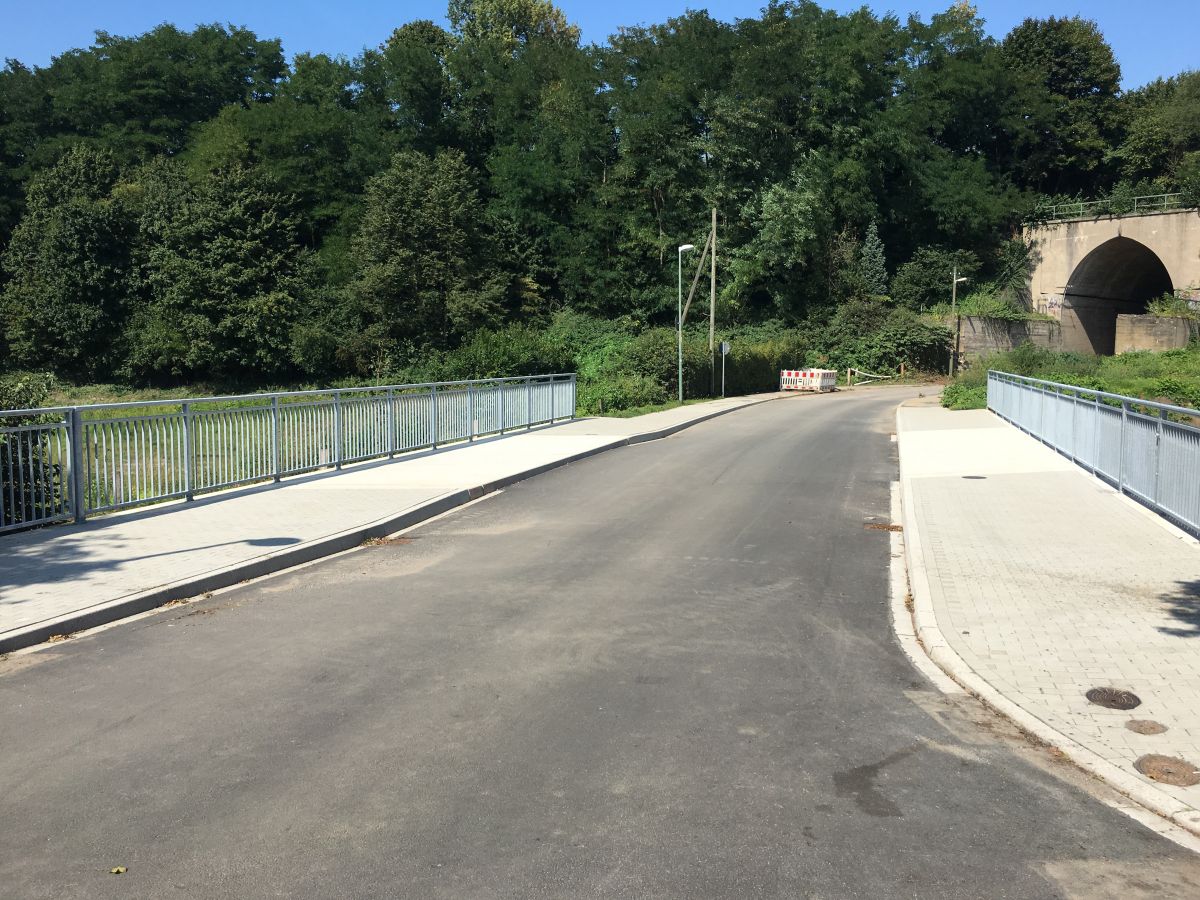

Die bestehende Brücke an der Böhmerstraße in Essen war in einem desolaten Zustand, konnte nicht saniert werden und wurde daher seit längerer Zeit nur einspurig und abgelastet betrieben.

Bei dem unter der Brücke verlaufenden Borbecker Mühlenbach handelt es sich um ein offenes Gerinne. Da ein vollständiges Umleiten des Bachs während der Bauphase nur mit hohem Aufwand möglich gewesen wäre, wurde entschieden, Teile der bestehenden Widerlager in den Neubau zu integrieren. Die Brücke erhielt, um den Wartungsaufwand zu minimieren, zwei Betongelenke.

Weitere Details zum Projekt

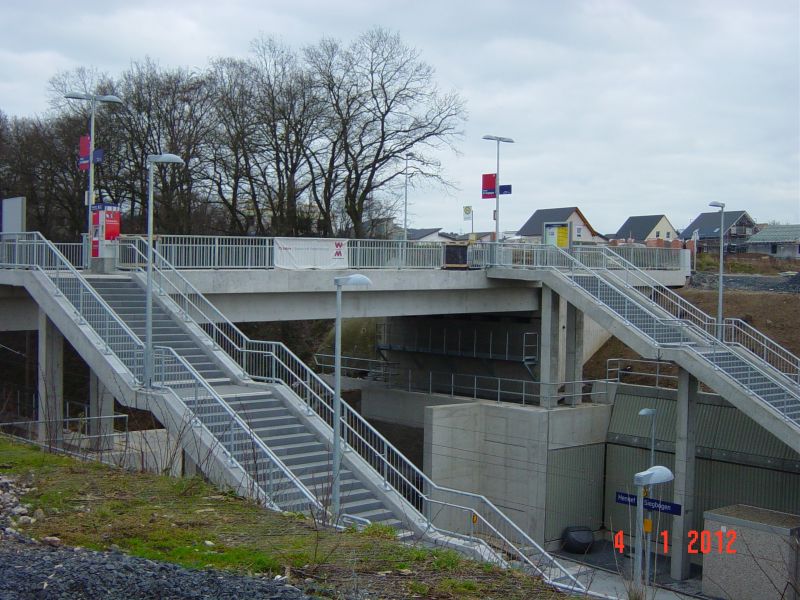

Spannbetonbrücke über die Bahnstrecke Köln Gießen in Hennef-Ost

Kategorie:
Ingenieurbauwerke
Bauzeit:
ab 2011
Titel Sonderfeld:
Spannweite
Beschreibung Sonderfeld:
27,50m
Leistungsumfang:
Tragwerksplanung LPh 1-6
Beschreibung:

Die neue Spannbetonbrücke in Hennef Weldergoven überspannt die Bahnstrecke Köln - Gießen.

Die Brücke wurde aus 6 einzelnen, vorgespannten Stahlbetonbalken zusammengesetzt und mit einer Ortbetondecke versehen. Die Brückenkappen wurden ebenfalls nachträglich aufbetoniert.

Eine besondere Schwierigkeit stellte das sehr kurze Zeitfenster von ca. 24 Stunden zum Auflegen der im Fertigteilwerk vorbetonierten Plattenbalken dar. Eine längere Sperrpause wurde von der Bahn AG nicht zugelassen.

Unter der Brücke sind Leerrohre angehangen, die im Bereich der Widerlager die Stahlbetonkonstruktion durchdringen.

1Fotos:

Weitere Details zum Projekt

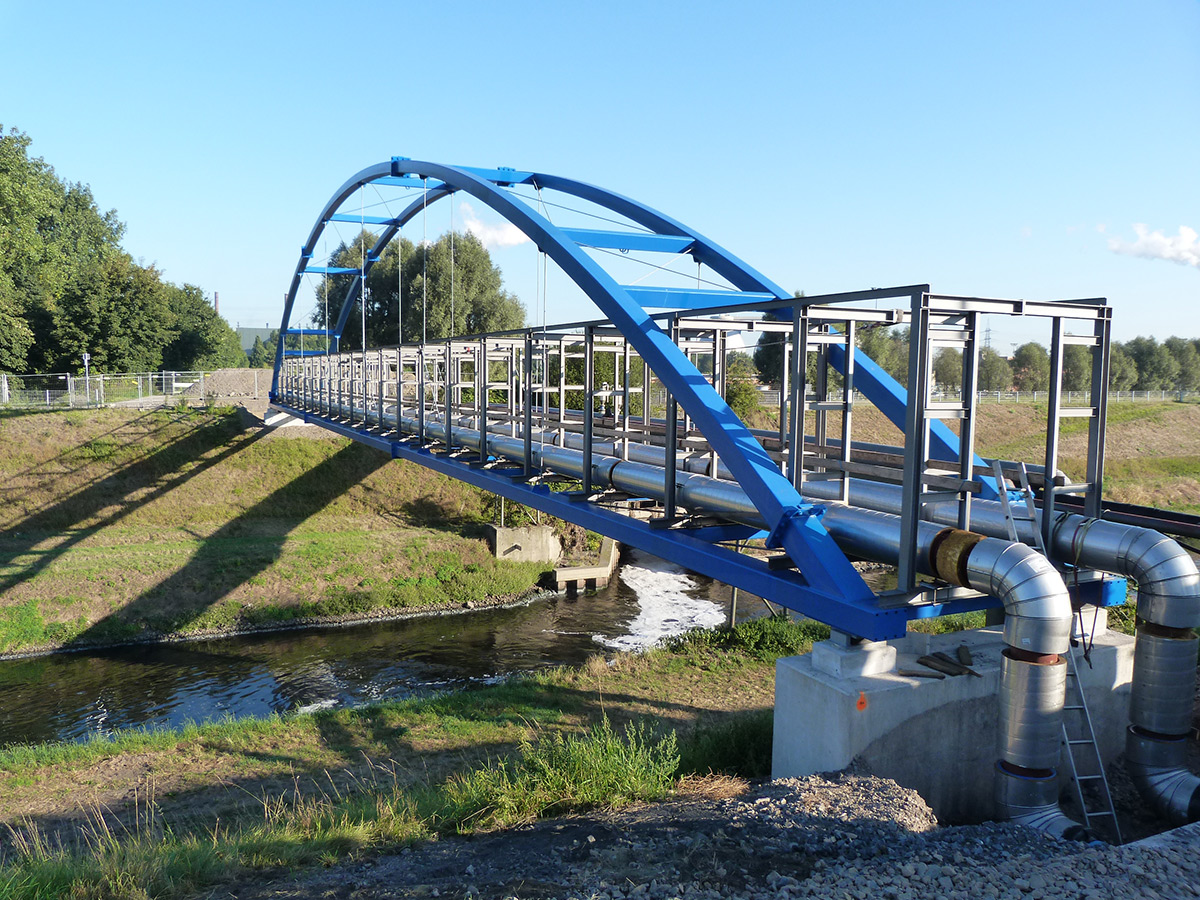

Stahlrohrbrücke über der Emscher in Bottrop

Kategorie:
Ingenieurbauwerke
Bauzeit:
ab 2012
Titel Sonderfeld:
Spannweite
Beschreibung Sonderfeld:
51,30m
Leistungsumfang:
Tragwerksplanung LPh 1-6, Objektplanung LPh 1-9
Beschreibung:

Die neue Rohrbrücke ersetzt eine nicht mehr standsichere Überquerung.
Für die neue Brücke war die Anforderung, dass keine Abstützungen im Hochwasserbereich der Emscher errichtet werden dürfen. Daher überspannt die Stahlbogenbrücke ca. 51,30 m.
Die Widerlager sind mittels Pfahlgründung in dem etwa 7 m tiefer liegenden tragfähigen Grund verankert.
Im Falle der Sanierung der Emscherdeiche muss die Brücke nicht zurückgebaut werden.

Weitere Details zum Projekt

Öffentliche Bauten

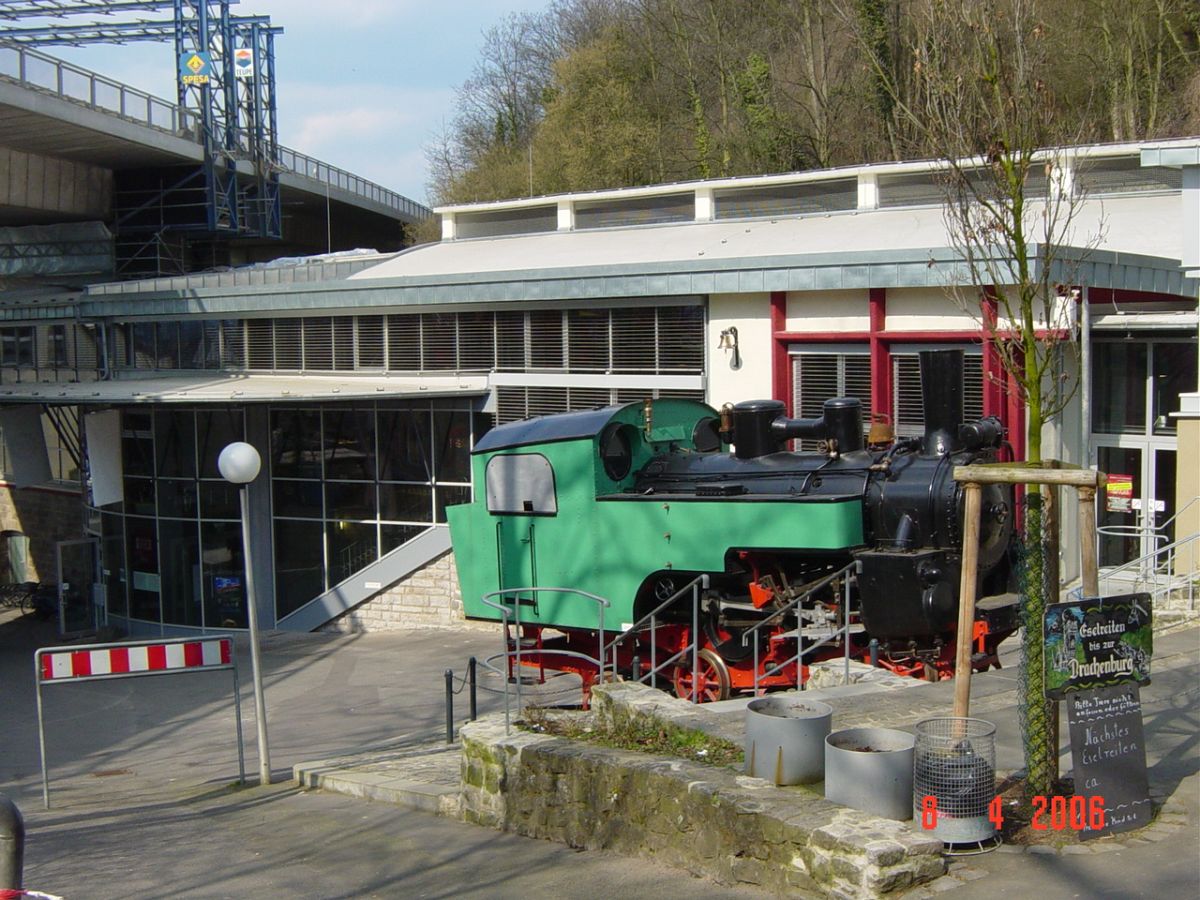

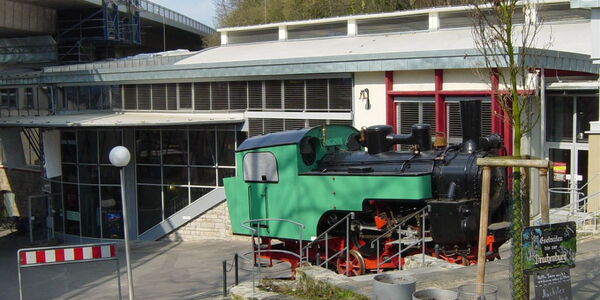

Bahnhof Drachenfelsbahn in Königswinter

Kategorie:
Öffentliche Bauten
Bauzeit:
2006
Leistungsumfang:
Tragwerksplanung LPh 1-6
Beschreibung:

Das Bahnhofsgebäude für die älteste betriebene Zahnradbahn Deutschlands wurde vom Architekturbüro Deisenroth aus Hennef neu geplant.
Unser Büro hat die Statische Berechnung aufgestellt und die örtlichen Abnahmen der Konstruktionsglieder durchgeführt.

1Fotos:

Weitere Details zum Projekt

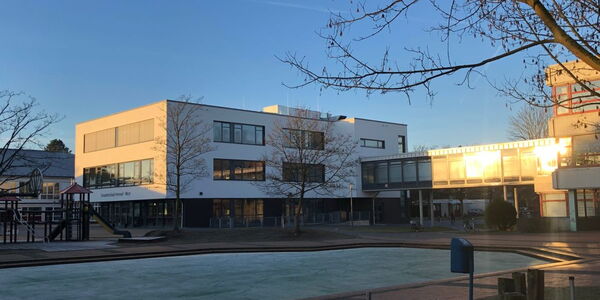

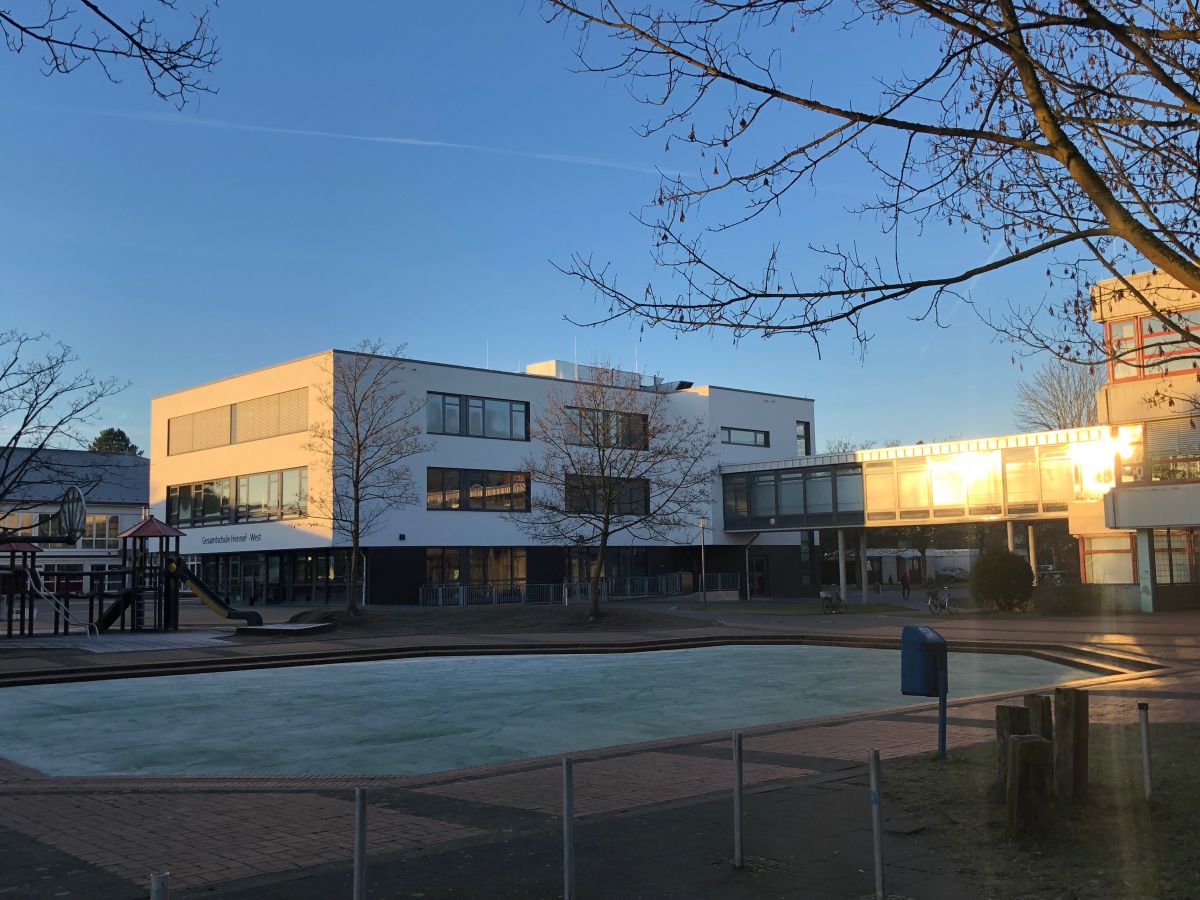

Gesamtschule Hennef West

Kategorie:
Öffentliche Bauten
Bauzeit:
2015 - 2017
Leistungsumfang:
Tragwerksplanung LPh 1-6
Beschreibung:

Die Stadt Hennef plant zum Umbau und zur Erweiterung der Gesamtschule Hennef-West einen Gebäudeteil anzubauen.
Das neue Gebäude beherbergt eine Mensa, eine Bibliothek, ein Selbstlernzentrum und weitere Klassenräume.

1Fotos:

Weitere Details zum Projekt

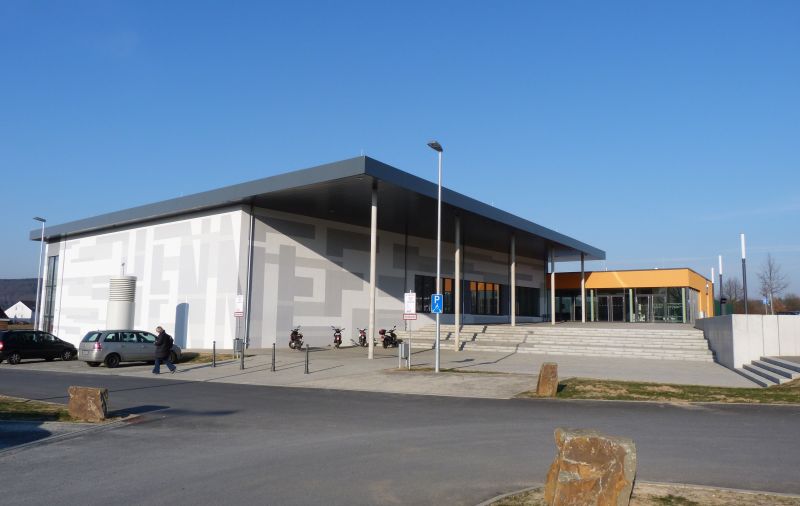

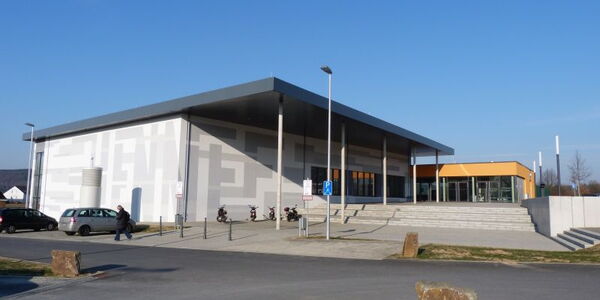

Mehrzweckhalle Meiersheide in Hennef-Warth

Kategorie:
Öffentliche Bauten
Bauzeit:
ab 2010
Titel Sonderfeld:
Dimension
Beschreibung Sonderfeld:
Mehrzweckhalle: 40,00 x 40,00 m | Foyer, Eingang: 38,00 x 22,00 m Kellergeschoss: 38,00 x 22,00 m + 18,00 x 18,50 m
Leistungsumfang:
Tragwerksplanung LPh 1-6
Beschreibung:

Die Stadt Hennef plante die Errichtung einer neuen Mehrzweckhalle für kulturelle und sportliche Veranstaltungen.
Bei dem Objekt handelt es sich um eine Stahlbetonkonstruktion mit Spannbetonbindern im Dach der Mehrzweckhalle. Ursprünglich wurde das Dach mit Brettschichtholzbinder bemessen.
Das Vordach besteht aus thermisch-getrennt angeschlossenen Stahlträgern und filigranen Stahlbetonstützen.

Architektur:
schultearchitekten, Köln

Weitere Details zum Projekt

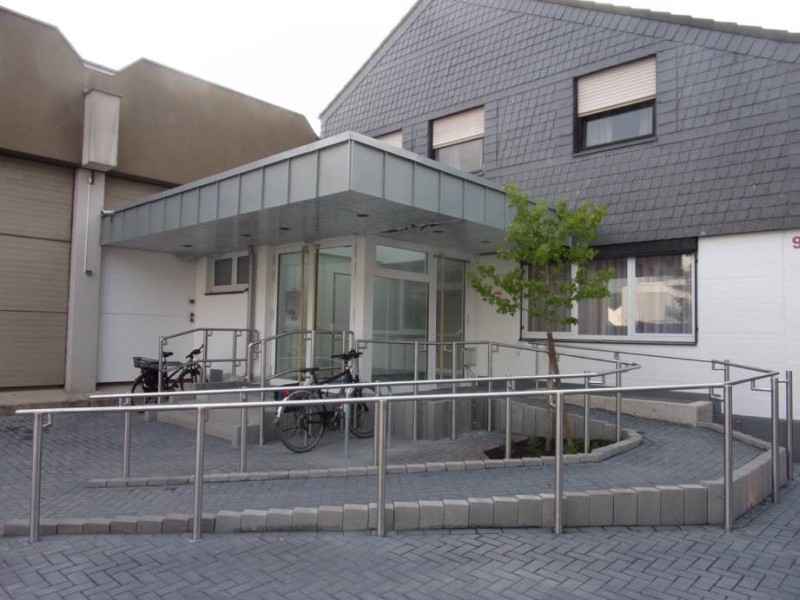

Neubau Gymnastikhalle und behindertengerechter Eingang in Hennef

Kategorie:
Öffentliche Bauten
Bauzeit:
ab 2014 und 2015
Leistungsumfang:
Tragwerksplanung LPh 1-6, Objektplanung LPh 1-9
Beschreibung:

Der Hennefer Turnverein plante in Zusammenarbeit mit der Stadt Hennef die Errichtung einer neuen Gymnastikhalle und den Bau eines behindertengerechten Eingangs.

1Fotos:

Weitere Details zum Projekt
